B超機作為一種無痛、無損、無放射性的診斷方法，受到醫生和病人的歡迎，是患者在就診的過程中時常會接觸到的一種醫療檢查項目，也是現代醫學中十分重要的一種診斷方法。那么，B超機工作原理是怎樣的呢?
使用B超機在臨床上可以用于心內科、消化內科、泌尿科和婦產科等疾病的診斷，B超機主要是由主控電路、發射電路、掃描發生器、圖像顯示器等，所以檢查出來的圖像更加清晰。主控電路由稱為是同步觸發信號發生器，可以周期性的產生信號。
接收電路由人體受檢組織反射的超聲信息，主要是對高頻超聲信號方法和對數壓縮，對高頻超聲信號檢波，同時可以轉變為視頻信號。然后對信號進行放大，然后把放大的信號放在顯示器上，可以清晰的看到檢查部位的情況。
利用掃描發生器掃描電壓，可以讓電子束按照一定規律進行掃描，在顯示器顯示出切面圖像。市場上超聲檢查主要分為黑白和彩色兩種，主要是通過超聲在人體內傳播，用來顯示各種組織及其病變形態，同時要結合病理學、臨床醫學進行觀察。
使用B超機采用多普勒超聲，主要是以彩色血流信號反應不同臟器血流動學，它可以直觀的顯示血管分布、走形和血流方向，從而形成血流狀態的二維圖像。B超機的功能較多，對疾病診斷更加明確。
超聲波與超聲醫學
了解B超機的工作原理，首先要從超聲波說起。人耳可以聽到的聲音頻率是20Hz到20000Hz, 頻率小于20Hz的叫做次聲波，而頻率大于20000Hz的叫做超聲波。
超聲醫學是利用超聲波的物理特性來進行醫療診斷和治療的一門影像學科。B型聲超作為超聲醫學的一門新興學科，近年來發展速度很快。
B超機的構成部件

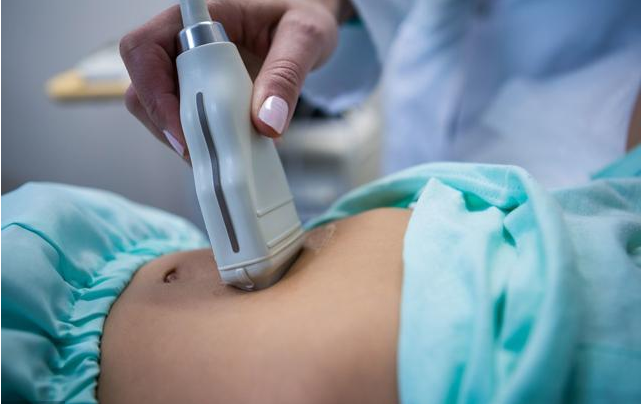

B超機的基本構件包括發射、掃查、接收、信號處理和顯示等五個主要組成部分，分別分為兩大部件，即主機和探頭。B超機的關鍵部件是超聲探頭，其內部有超聲換能器，用來實現電信號與超聲波的轉換。主機主要是用來接收探頭收集的信息，進行相應處理，并將結果以圖像形式顯示出來。
B超機的工作原理
B超機工作的基本原理就是通過超聲探頭向人體發射一組超聲波，按一定的方向進行掃描。根據監測回聲的延遲時間以及回聲的強弱規律，可以判斷出各個臟器的距離及性質，結合病理學和臨床醫學，經過觀察、分析和總結各種反射規律，繼而對病變的部位、性質和功能障礙程度作出一個診斷。
一般的B超工作過程為： 超聲探頭在獲得激勵脈沖之后發射超聲波,待延遲一段時間之后再由超聲探頭接收反射回來的回聲信號,然后進行濾波和對數放大等一些信號處理，接著由DSC電路進行數字變換，形成數字信號,由 CPU控制進一步處理圖像, 再同圖表形成電路和測量電路一起，合成視頻信號傳輸到顯示器形成我們通常看到的B超圖像。
